概述

目前火力發電機組多采用SCR（Selective Catalytic Reduction）即為選擇性催化還原技術，是在一定溫度條件下，利用催化劑的催化作用，促進氨和煙氣污染物氮氧化物發生還原反應，生成氮?dú)夂退瑥亩_(dá)到脫除氮氧化物效果的煙氣凈化技術。對于SCR法煙氣脫硝，NH3和NOX不能全部混合，逃逸是不可避免的，當逃逸率超標時NH3與SO3反應生成硫酸氫銨（NH4HSO4）堵塞空預器。NH4HSO4因其特殊物理性質，極易吸附并粘結在空預器換熱元件上，常規的蒸汽吹灰和激波吹灰難以去除。目前解決辦法有在線高壓水沖洗，由于在機組運行期間進行沖洗，對空預器及其后電除塵安全有較大影響，極易發生空預器電流波動大而跳閘，有較大的安全風險，對設備和機組工況要求較為苛刻，常伴隨煙氣壓差減小效果不明顯這種情況。

1、硫酸氫氨對空預器的影響

1.1硫酸氫銨生成

NH4HSO4的生成作為選擇性催化還原法SCR脫硝的副反應，與煤種硫份和SCR未反應完全逃逸到煙氣中NH3有直接關系。而煙氣中的SO3 進一步同煙氣中逃逸的氨反應,生成硫酸氫銨和硫酸銨,其反應如下：

NH3 + SO3 + H2O＝NH4HSO4

2NH3 + SO3 + H2O＝(NH4 )2SO4

通常情況NH4HSO4結晶溫度為147℃，當空預器煙氣溫度在147-230℃區間時，NH4HSO4正是液態向固態轉變階段，具有極強的吸附性，造成大量灰分在空預器沉降，引起空預器堵塞及阻力快速上升。另外，在高粉塵環境中發生結垢的金屬壁溫比硫酸氫氨的露點溫度低4.4℃，實際運行中經過空預器的硫酸氫銨大部分沉積在灰粒上，隨煙氣帶走，大概30%的硫酸氫銨沉積到空預器傳熱元件上。

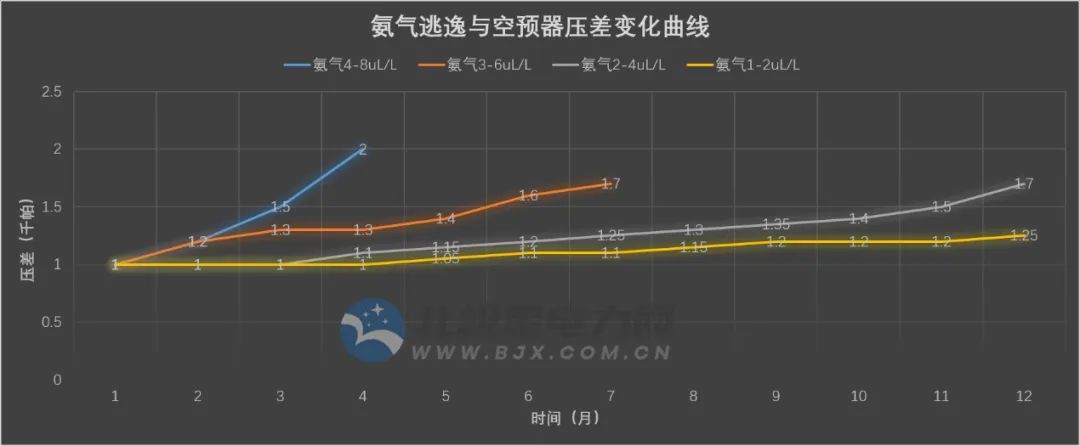

圖1氨逃逸與空預器壓差變化曲線

1.2硫酸氫氨危害

對于SCR法煙氣脫硝，NH3和NOX不能全部混合，逃逸是不可避免的，當逃逸率超標時NH3與SO3反應生成硫酸氫銨（NH4HSO4）堵塞空預器。NH4HSO4因其特殊物理性質，極易吸附并粘結在空預器仲文段和冷段換熱元件上造成堵塞，導致蒸汽吹灰投入時長及頻率增加，加劇密封片或密封組件吹損，不斷加劇空預器冷端漏風。

1.3硫酸氫氨特性

針對NH4HSO4的物理性質，發現根據溫度不同，呈現不同的物理狀態，在147℃以下，呈現堅固的固態;在147℃-250℃范圍內，呈現稱嚴重的液體黏稠狀態。NH4HSO4以上兩種狀態常規的蒸汽吹灰和激波吹灰難以去除，在174℃以上受熱揮發，在323℃以上時開始大量揮發，以上時升華為氣相狀態。由于空預器溫度梯度變化從320℃-120℃之間，這使得極易吸附并粘結沉積在空預器換熱元件中部和下部。由于這種相變是可逆的，通過空預器冷端熱風加熱技術將射流風加熱到400℃-450℃，加熱后的熱風通過空預器冷段和中溫段將NH4HSO4完全汽化隨風帶走，從而解決因硫酸氫銨造成的空預器堵塞問題。

2、空預器本體漏風分類

2.1直接漏風

直接漏風主要取決于煙空氣的壓差和密封間隙。其公式如下：

式中：

ΣLD —— 各部分直接漏風量的總和（kg/h）;

A —— 計算處的泄露面積(m2);

ρ —— 計算處的空氣密度（kg/m3）;

Δp —— 計算處的煙空氣之間壓差（Pa）;

K —— 阻力系數，取用0.65；

泄漏面積的大小涉及預熱器型號大小、熱力溫度參數、不同密封裝置、預熱器的支撐方式所引起熱態工況的膨脹差異，以致于各個計算方法也不同。還要考慮由于制造、安裝等未覆蓋的泄漏面積ΔA，這個ΔA是純經驗數據，它與工廠的制造和設計水平以及工地安裝的技術水平有關。不同國家有不同的工業和技術水平，所取的數值也應不同。

2.2攜帶漏風

式中：

LE —— 轉子從空氣側旋轉到煙氣側的倉格空間中空氣攜帶到煙氣中的量（kg/h）；

0.94 —— 轉子構件占據容積的修正系數；

n —— 轉子轉速（r/min）；

ρA —— 進出口空氣的平均速度（kg/m3）；

R —— 轉子內半徑；

Rf —— 端板半徑；

rp —— 轉子中心筒半徑；

E+a —— 傳熱元件籃子框架的最高線和最低線之間的距離；

0.85 —— 系數，受熱元件的自由流量截面與轉子橫截面的比值；

K —— 上下扇形板的密封面之間距離減去(E+a) (m)

空預器本體結構決定了熱態運行漏風由以上兩種方式構成，直接漏風可以通過技術手段減少，但是面對現階段超低排放下的運行方式傳統技術手段就難以滿足要求了。

3、現階段空預器漏風原因

由于脫硝運行過程中硫酸氫氨的生成加劇空預器堵塞，為了減少空預器堵塞，實際運行中蒸汽吹灰經常長周期運行，造成空預器徑向密封一年檢修期內就失效的現狀，無論是硬密封還是柔性密封都有嚴重的吹損。

3.1、蒸汽吹灰吹損

3.1.1硬密封吹損

某電廠#2機組空預器2019年10月5日完成冷熱端密封片全新更換，運行8個月后空預器排煙溫度顯著降低由原來135℃降低到105℃，當時判斷空預器冷端徑向硬密封吹損，待2021年3月15日停爐檢修發現空預器冷端徑向密封片完全吹損。空預器漏風率由2019年12月5日測試的5%以下增加到2020年8月測試的16%。

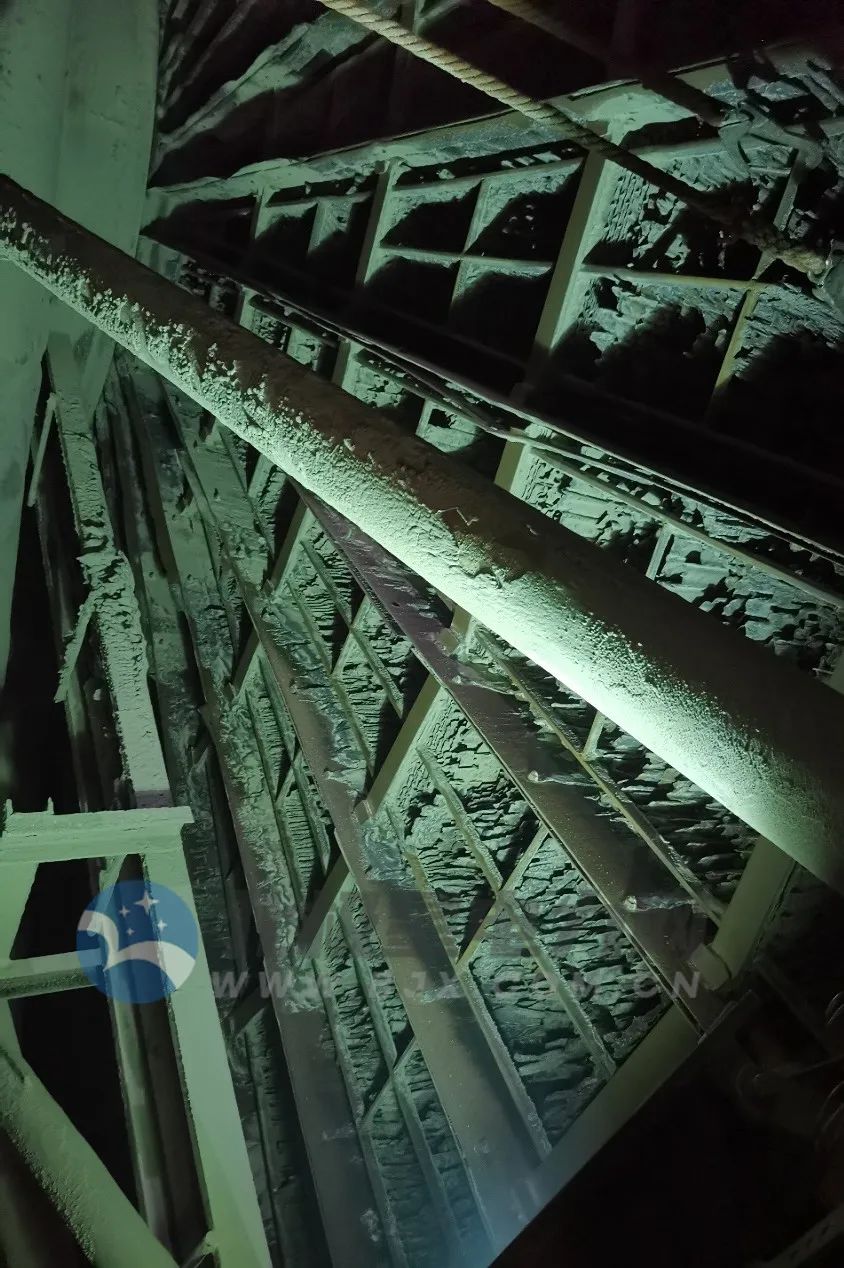

圖3-1冷端徑向硬密封吹損

3.1.2柔性密封吹損

某電廠空預器冷端拆除的柔性密封吹損情況，轉軸處吹損導致柔性密封失效。

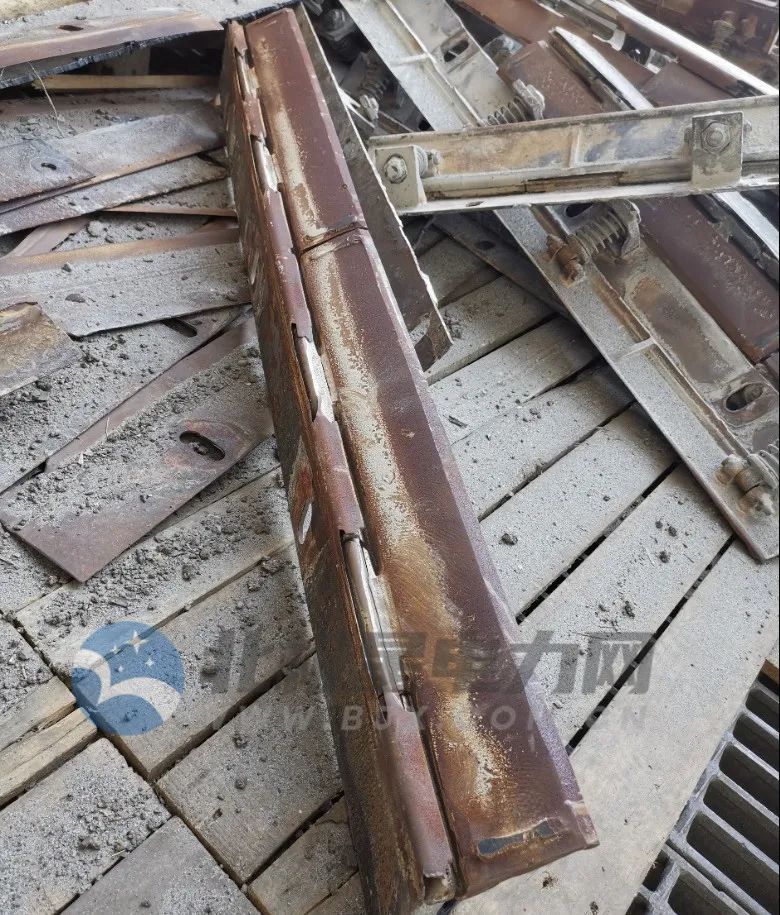

圖3-2冷端柔性密封吹損

3.2冷端腐蝕

燃料中的硫燃燒生成二氧化硫(S+O2=SO2)，二氧化硫在催化劑的作用下進一步氧化生成三氧化硫(2SO2+O2=2SO3，SO3與煙氣中的水蒸汽生成硫酸蒸汽(SO3+H2O=H2SO4)。硫酸蒸汽的存在使煙氣的露點顯著升高。由于空預器中空氣的溫度較低，預熱器區段的煙氣溫度不高，壁溫常低于煙氣露點，這樣硫酸蒸汽就會凝結在空預器受熱面上，造成硫酸腐蝕。

3.3飛灰磨損

由煙氣中的飛灰對傳熱元件及密封組件碰撞造成飛灰磨損，磨損速率和流場分布有關。

小結：

以上三種情況對空預器漏風影響比較大的是蒸汽吹灰吹損，主要原因是蒸汽吹灰頻率及周期長，蒸汽介質嚴重吹損空預器本體造成空預器漏風控制不能長期有效。

4、現階段各種漏風控制技術應用情況

4.1硬密封

現階段國內大型火電廠用回轉式空預器，絕大部分采用48分倉硬密封控制漏風，包含徑向密封片和軸向密封片等，具有投資低，安裝方便等特點。

4.2柔性密封

國內部分火力發電廠空預器漏風控制采用柔性密封技術進行控制。其基本工作原理：將扇形板固定在某一合理位置，柔性接觸式密封系統安裝在徑向轉子格倉板上，在未進入扇形板時，柔性接觸式密封滑塊高出扇形板5mm-10mm 。當柔性接觸式密封滑塊運動到扇形板下面時，合頁式彈簧發生形變，當該密封滑塊離開扇形板后，合頁式彈簧將密封滑塊自動彈起，以此循環進行。

4.3隨動密封

隨動密封組件安裝后下端面比固定密封片下端面長20mm，固定密封片在間隙調整時按照原空預器設計間隙值調整。調整后的隨動密封板能夠與冷端扇形板進行接觸，實現無間隙密封。

特性：隨動密封組件無轉軸設計，可以實現轉動及上下運動的多維運行，完全適應在空預器熱膨脹變形。本體由厚度8mm的耐磨板組成，具有不積灰、防卡澀等特性。

5、改進措施

我廠空預器漏風控制原來采用硬密封結合柔性密封的方式，檢修發現蒸汽吹損嚴重，現階段600MW機組空預器冷端采用耐吹損密封技術，取得了良好的空預器漏風控制效果，克服了蒸汽吹灰?guī)淼拇祿p問題，實現了空預器漏風控制長周期運行。

結語：鑒于現階段機組運行現狀，空預器全負荷漏風控制尤為重要，漏風控制技術要能夠滿足中低負荷下的空預器漏風控制，更要滿足長周期蒸汽吹灰條件下空預器密封組件長周期使用。
